南极熊3D打印评测中心不断丰富评测产品,这次我们就来评测一款工业级3d365bet在线体育投注网_365bet在线体育_365被限制如何解决 。2014年12月7日,我们来到了北京朝阳区的康硕集团,见到了Stratasys 旗下全球最高精度的3d365bet在线体育投注网_365bet在线体育_365被限制如何解决 Solidscape。康硕集团正是该产品的中国区独家代理商。
(欢迎其他厂商联系我们)
美国Solidscape公司是全球最大的3D打印技术服务商Stratasys旗下子公司,是全球最高精度3D365bet在线体育投注网_365bet在线体育_365被限制如何解决 制造商。该公司从1994年创立至今经过20年的积累,在超过80个国家中拥有4000多个系统安装客户案例,该公司产品广泛应用于生物医学产品、珠宝制造、教育、工业体育用品等行业。美国宇航局NASA、通用电气GE、蒂芙尼Tiffany&Co、施华洛世奇Swarovski、卡地亚Cartier、古驰Gucci,丰田汽车TOYOTA等世界知名企业均是Solidscape产品的忠实用户。康硕集团凭借自身在全球的销售渠道和影响力,从70家公司中脱颖而出一举取得Stratasys 旗下Solidscape 3D365bet在线体育投注网_365bet在线体育_365被限制如何解决 的中国区代理权限。
Solidscape最小层厚可以达到6.3μm,表面精度达到0.81μm,分辨率达到5000*5000*8000dpi。Solidscape 是全球仅有的几款喷蜡3D365bet在线体育投注网_365bet在线体育_365被限制如何解决 之一,国内之前尚无该款技术的产品,凭借专利SCP技术和类蜡材质,达到全球最高精度和独有的特性。可以100%实现铸造,可以完全实现一键打印,无人值守,并且在无需UPS的情况下支持断电续打。
包装

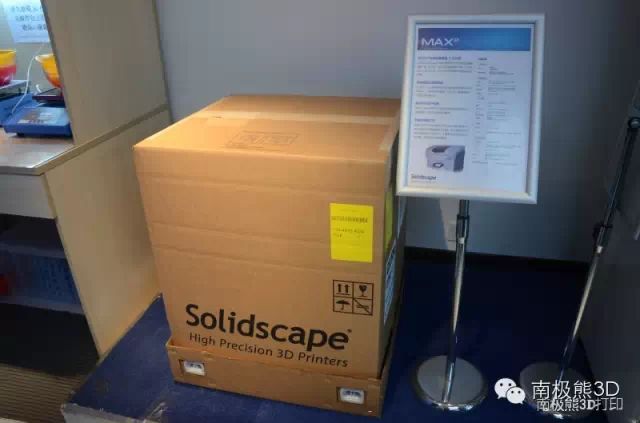

Solidscape原厂采用纸箱包装,填充防震泡沫塑料。从箱子大小就可以看出,Solidscape的机器够小的,运输起来什么壮汉啊、叉车啊、吊车啊都不需要。
外观
见到Solidscape真机,我们不禁觉得,这货是3D365bet在线体育投注网_365bet在线体育_365被限制如何解决 吗?这是号称精度最高的工业设备吗?确定不是办公复印机?
是的,这就是全球最高精度的3D365bet在线体育投注网_365bet在线体育_365被限制如何解决 。Solidscape外观设计美观小巧,摆脱了工业机的傻大笨粗的形象,简直像家里一件高档家电。从工作环境也可以看得出这台设备十分干净清洁,对比以往车间里的设备,这种视觉上的颠覆让我们有点小激动,对这款产品的评测充满期待。

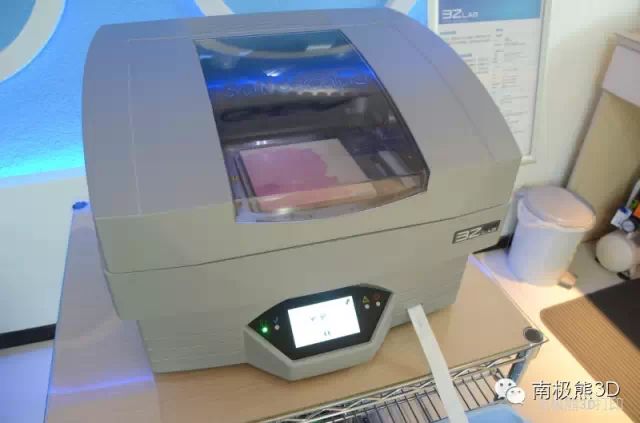

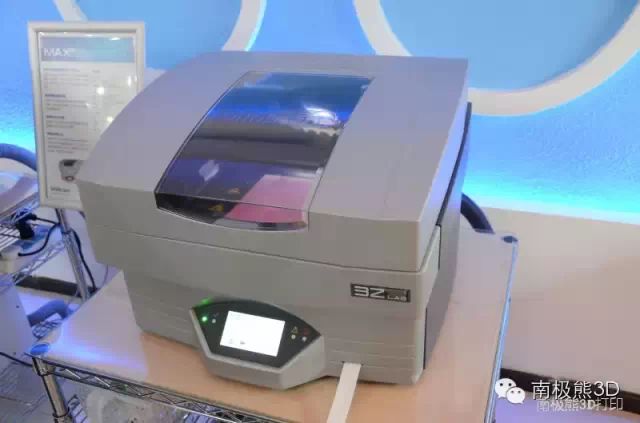

从正面看到,Solidscape外观干净简洁,采用了开模塑料壳,曲面机身、棱角分明,右上角标示了本机器的型号。封闭的机身保护打印环境的稳定,又保持周围清洁,同时保障使用者的安全。弧形仓盖采用透明开窗设计,方便了随时观察监测工作状态。正面中间显着位置采用了彩色触摸屏,图形化界面,操作简单流畅。

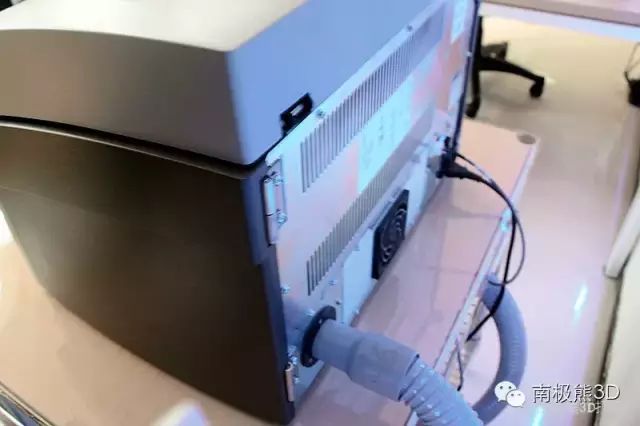

机身背面有电源线和开关,数据接口也设置在这里。整个背面大面积的散热窗,保证机器运行稳定。

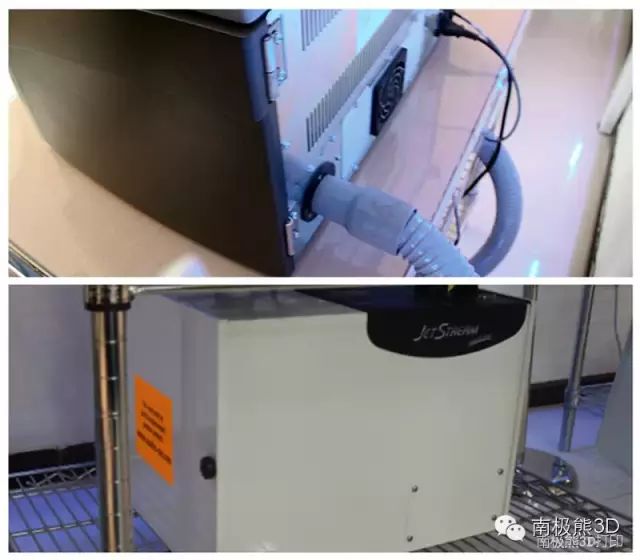

左侧管道连接着吸尘器,是用来清洁用的,稍后我们会介绍到。

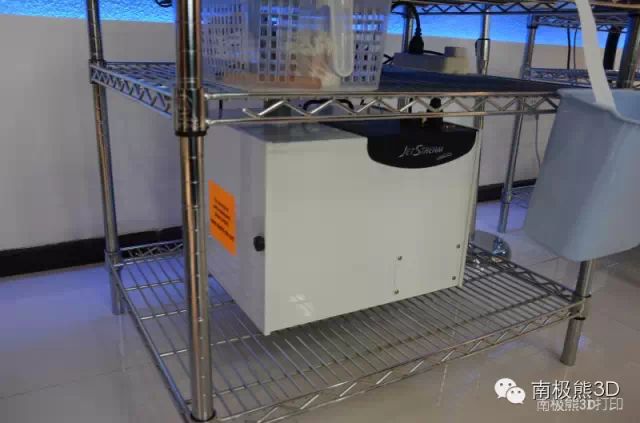

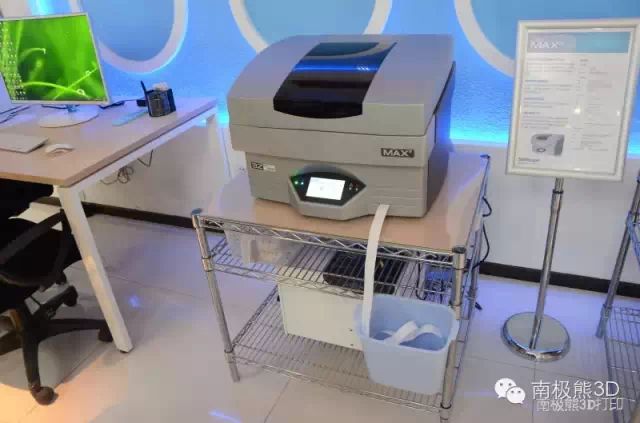

机器下方摆设一台吸尘器,用于清洁机身内部打印环境
技术原理

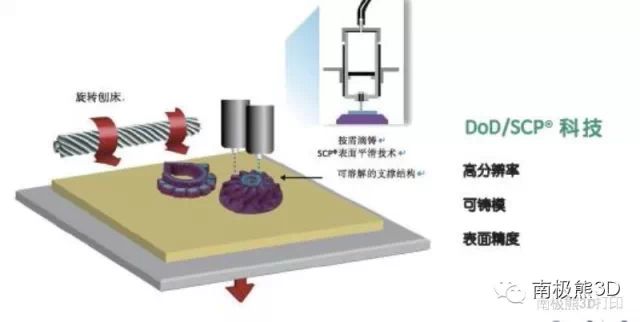

我们有必要讲述一下Solidscape的工作原理,这和我们常见的3D打印技术有所不同。Solidscape采用了该公司专有的打印技术——SCP(Smooth Curvature Printing,弧度平滑打印)技术,打印出来的物品表面光洁度高,而且具备直接铸造能力。它是将蜡材熔化后通过真空从喷嘴喷射出来,液滴直径在微米级。打印过程通过多个传感器不断校准打印精度,打印完每层再通过旋转刨床进行打磨。Solidscape最小层厚可以达到6.3μm,表面精度达到0.81μm,分辨率达到5000*5000*8000dpi。
机身细节

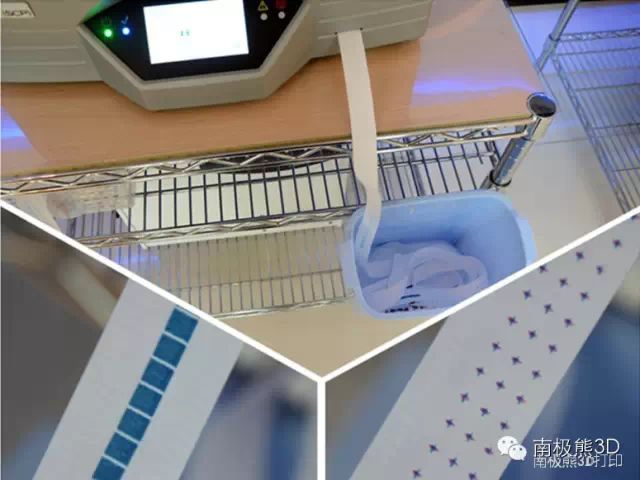

从见到这款设备开始,我就好奇这机器吐的纸条是神马?捞起来一看,星星点点看不懂。技术工程师告诉我们,这是喷头校准的测试纸,是打印校准用的。
我们打开机舱看内部,这过程像战斗机开舱一样酷……

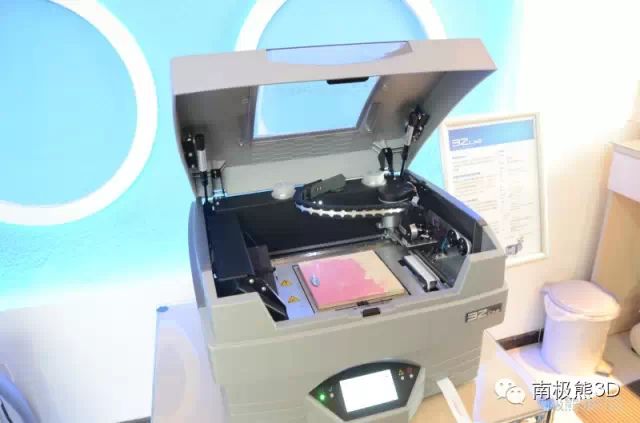

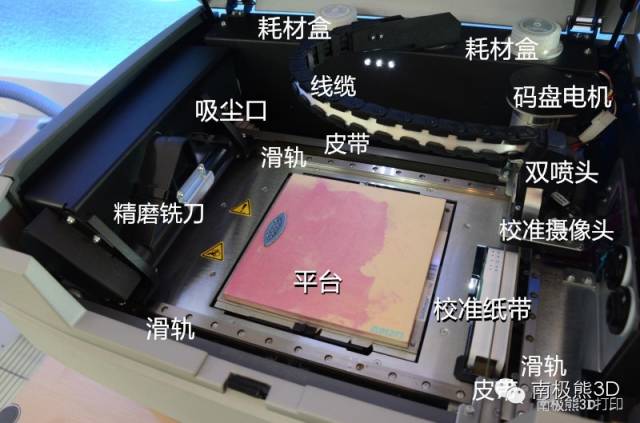

打开Solidscape的舱盖,整个加工台一览无余。里面包含了打印平台、喷头、运动机构、校准传感器、精磨铣刀等等。机构设计合理,布局井然有序,零件加工精良,运动默契配合。
喷头

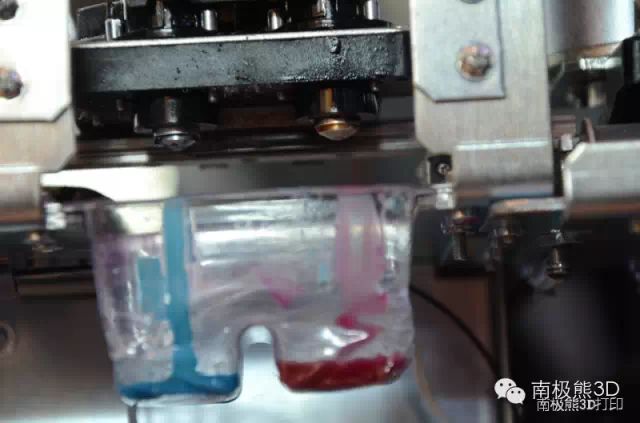

Solidscape采用双喷头结构,固体蜡材熔化后经过真空气泵到喷头喷射出来,喷出蜡滴直径为5μm左右。两喷头分别打印两种蜡质,蓝蜡为模型材料,红蜡为支撑材料。蓝蜡打印温度为113~117℃,红蜡打印温度为118~122℃。我们拆开机器的侧门,可看到打印喷头,下方是清理喷头的废料盒。
Solidscape喷头上有摄像头,具有自动校准功能,配合校准纸带,每次校准两喷头会交叉画出十字,校准定位精度的同时,校准出蜡量。每打印一层就校准一次,如果是6.3μm层厚的话,打印仅6.3mm厚的模型就需要校准1000次!难怪是全球最高精度3D365bet在线体育投注网_365bet在线体育_365被限制如何解决 ,机器的每一条指令都是经过精确校准的。不过校准过程十分迅速,并不耽误时间。

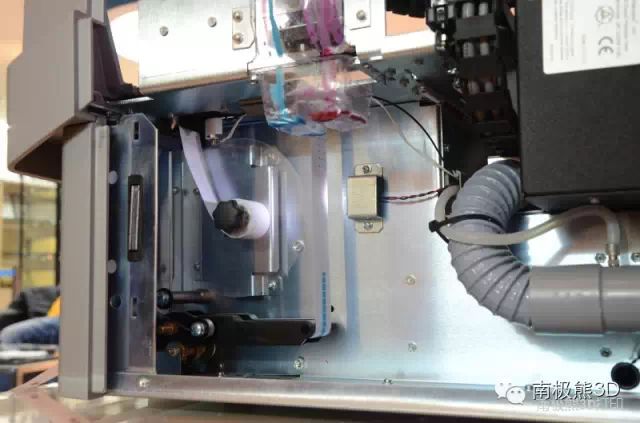

拆开Solidscape机器的侧门,我们可以直观地看到喷头清理的废料盒,校准的纸带,以及部分线缆和管道。维护和清理起来也很方便。
精磨铣刀

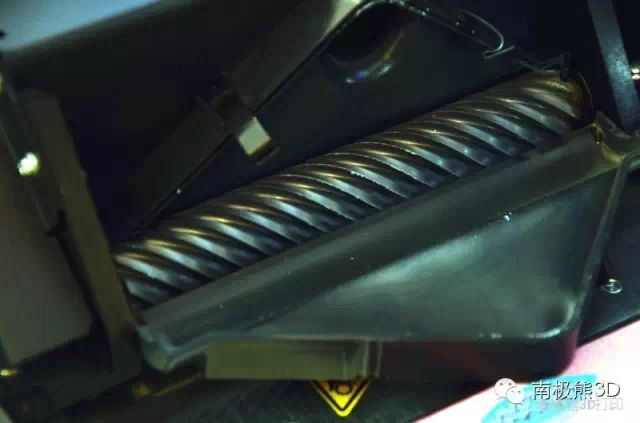

精磨铣刀隐藏在Solidscape机舱左侧,拆开左侧的盖子,可以清楚看到精磨铣刀的位置,螺旋形的铣刀闪闪发亮加工精密。喷头打印每层后,都会经过铣刀精磨打印的平面,打磨的精度都控制在微米级,从而保证打印模型的较高精度。
是否还记得开头那个吸尘器?打磨后的碎屑通过真空吸尘器清理干净,不影响打印结果。
运动机构

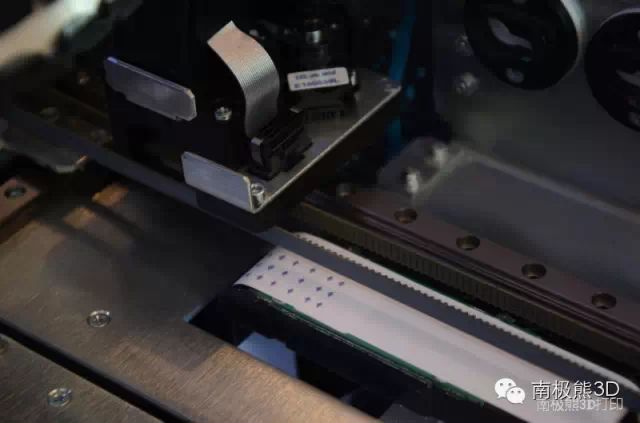

Solidscape的运动机构采用了精密电机驱动,皮带滑块传动机构。不仅电机有码盘校准,连喷头定位也有摄像头校准。各种传感器从多个环节保证高精度的打印质量,真是精益求精,万无一失啊。欧美工程师这种务实认真的态度,让小编大开眼界。
